尚方SF-102溫控器操作使用說明書
發布時間：2025-11-07
作者:admin
文章來源:未知
點擊次數：
【我們是深圳制冷設備的專業維修商，服務電話：0755-28188520，深圳各區各街道均可提供上門檢修服務。我們致力于全深圳市各品牌各種類型的家用冰箱、商用冰箱冰柜、冷庫等制冷設備的維修保養，真誠服務于每一位有意向的客戶！】
尚方SF-102數字顯示溫控器
一、功能特點
小型一體化智能控制，可直接控制一匹以內（含一匹）壓縮機。
溫度顯示（攝、華氏轉換）/溫度控制/手動、自動停機化霜/照明控制/時間、溫度終止化霜/設定記憶/參數鎖定/自診斷。
二、技術參數
1、外置密封變壓器輸出：交流12V（一只變壓器只能配一臺溫控器使用）
2、感溫探頭：NTC，二條（庫溫、化霜控制），2米長，不分正負
3、溫度顯示范圍-45～+66℃（-45～+150℉）
精度：±1℃（±2℉）
4、控制溫度范圍-45～+45℃（-45～+120℉）
出廠值：0℃（32℉）
5、外觀尺寸：77mm（長）×35mm（寬）×60mm（深）
開孔尺寸：71mm（長）×29mm（寬）
6、工作環境溫度：-10～60℃（14～140℉）；
相對濕度：20%～90%（無結露）
7、繼電器觸點容量：
壓縮機：常開20A/250VAC（可直接用于匹壓縮機，超過要接交流接觸器）照明：常開5A/250VAC

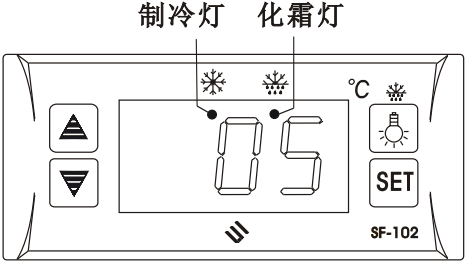

三、面板操作
1、控制溫度（停機溫度）調節：按SET鍵閃爍顯示控制溫度，再按▲或▼鍵變更數值并記憶。按SET鍵退出調節狀態顯示庫溫；如不按任何鍵，六秒后恢復顯示庫溫。（控制溫度調節范圍：參數E1～E2）
2、照明：按
鍵，可控制照明通或斷。
3、手動進入/停止化霜：按鍵持續六秒后，可進入化霜狀態或停止化霜。
4、顯示化霜探頭溫度：按▲鍵持續六秒后，閃爍顯示化霜探頭溫度，六秒后恢復顯示庫溫。
5、制冷指示燈：制冷過程中，制冷燈亮；恒溫狀態制冷燈滅；延時過程中，制冷燈閃爍。
6、化霜指示燈：化霜過程中，化霜燈亮。化霜后溫度延時顯示過程中，化霜燈閃爍。
7、參數設定：
.按SET鍵持續六秒后，進入?yún)?shù)設定，同時閃爍顯示E1；
.再按SET鍵改變參數選擇，依序顯示E2、E3、E4、E5、E6、F1、F2、F3、F4、C1,依序循環；
·按▲或▼鍵，可顯示該參數的數值并修改、存儲數據；
.六秒內未再按任何鍵，返回正常操作方式。
小型一體化智能控制，可直接控制一匹以內（含一匹）壓縮機。
溫度顯示（攝、華氏轉換）/溫度控制/手動、自動停機化霜/照明控制/時間、溫度終止化霜/設定記憶/參數鎖定/自診斷。
二、技術參數
1、外置密封變壓器輸出：交流12V（一只變壓器只能配一臺溫控器使用）
2、感溫探頭：NTC，二條（庫溫、化霜控制），2米長，不分正負
3、溫度顯示范圍-45～+66℃（-45～+150℉）
精度：±1℃（±2℉）
4、控制溫度范圍-45～+45℃（-45～+120℉）
出廠值：0℃（32℉）
5、外觀尺寸：77mm（長）×35mm（寬）×60mm（深）
開孔尺寸：71mm（長）×29mm（寬）
6、工作環境溫度：-10～60℃（14～140℉）；
相對濕度：20%～90%（無結露）
7、繼電器觸點容量：
壓縮機：常開20A/250VAC（可直接用于匹壓縮機，超過要接交流接觸器）照明：常開5A/250VAC
三、面板操作
1、控制溫度（停機溫度）調節：按SET鍵閃爍顯示控制溫度，再按▲或▼鍵變更數值并記憶。按SET鍵退出調節狀態顯示庫溫；如不按任何鍵，六秒后恢復顯示庫溫。（控制溫度調節范圍：參數E1～E2）
2、照明：按
鍵，可控制照明通或斷。3、手動進入/停止化霜：按
鍵持續六秒后，可進入化霜狀態或停止化霜。4、顯示化霜探頭溫度：按▲鍵持續六秒后，閃爍顯示化霜探頭溫度，六秒后恢復顯示庫溫。
5、制冷指示燈：制冷過程中，制冷燈亮；恒溫狀態制冷燈滅；延時過程中，制冷燈閃爍。
6、化霜指示燈：化霜過程中，化霜燈亮。化霜后溫度延時顯示過程中，化霜燈閃爍。
7、參數設定：
.按SET鍵持續六秒后，進入?yún)?shù)設定，同時閃爍顯示E1；
.再按SET鍵改變參數選擇，依序顯示E2、E3、E4、E5、E6、F1、F2、F3、F4、C1,依序循環；
·按▲或▼鍵，可顯示該參數的數值并修改、存儲數據；
.六秒內未再按任何鍵，返回正常操作方式。
| 參數 | 功能 | 設定范圍 | 出廠值 | |
| E1 | 最低控制溫度 |
-45℃
-45℉
|
～控制溫度 | 35℃ 31℉ |
| E2 | 最高控制溫度 | 控制溫度～ |
45℃
120℉
|
20℃ 68℉ |
| E3 | 溫度回差 |
1～10℃ 1～18℉ |
4℃ 7℉ |
|
| E4 | 延時啟動時間 | 0～10分鐘 | 2分鐘 | |
| E5 | 庫溫探頭校正 |
-20～20℃ -36～36℉ |
0 | |
| E6 | 化霜探頭校正 |
-20～20℃ -36～36℉ |
0 | |
| F1 | 化霜時間 | 1～60分鐘 | 20分鐘 | |
| F2 | 化霜間隔 | 0～24小時 | 6小時 | |
| F3 | 化霜終止溫度 |
0～20℃ 32～68℉ |
8℃ 46℉ |
|
| F4 |
化霜時 溫度顯示 |
0=庫溫正常顯示 1=化霜開始時的溫度 |
0 |
|
| C1 | 溫度單位 |
℃=攝氏度 ℉=華氏度 |
℃ | |
9、恢復出廠設定值：同時按住▲鍵和▼鍵六秒，閃爍顯示“888”。此時所有參數和控制溫度恢復成出廠值，六秒后返回正常操作方式。
10、參數鎖定：按▼鍵持續六秒，閃爍顯示“OFF”表示鎖定，顯示“ON”表示解除鎖定。鎖定功能生效后，參數只能查看不能更改�？販卣{(diào)節仍有效（出廠值“ON”）
四、功能說明
1、溫度控制：
.通電壓縮機經過延時后，當庫溫大于（控制溫度＋溫度回差），壓縮機啟動。庫溫小于控制溫度，壓縮機停止。
.為保護壓縮機，壓縮機每次停止的時間必須超過延時時間（E4參數）才能重新啟動。
2、停機化霜：
·只有在化霜探頭溫度小于化霜終止溫度（F3參數）時才能進入化霜。
.工作了一個化霜間隔的時間后自動進入化霜狀態。如化霜探頭溫度小于化霜終止溫度，化霜指示燈亮，壓縮機停止。
.當化霜探頭溫度大于化霜終止溫度；或化霜時間到，則退出化霜狀態。進入正常控溫方式。如庫溫大于（控制溫度＋溫度回差），壓縮機啟動。
.當化霜間隔設置為“00”時，取消自動化霜功能。
3、化霜時鎖定庫溫顯示
當設定參數F4=1時，在化霜過程中鎖住庫內溫度，顯示化霜開始時的溫度。化霜結束后，庫溫顯示延時20分鐘后，才恢復正常顯示，延時過程中化霜指示燈閃爍。
4、非正常工作模式：
.庫溫探頭短路或高溫超限（大于66℃/150F）顯示“HH”；庫溫探頭開路或低溫超限（小于-45℃/-45℉）顯示“LL”。此時壓縮機進入定時工作模式，壓縮機運轉30分鐘，停止15分鐘。
.化霜探頭短路、開路或超限，則終止化霜狀態只受化霜時間控制。

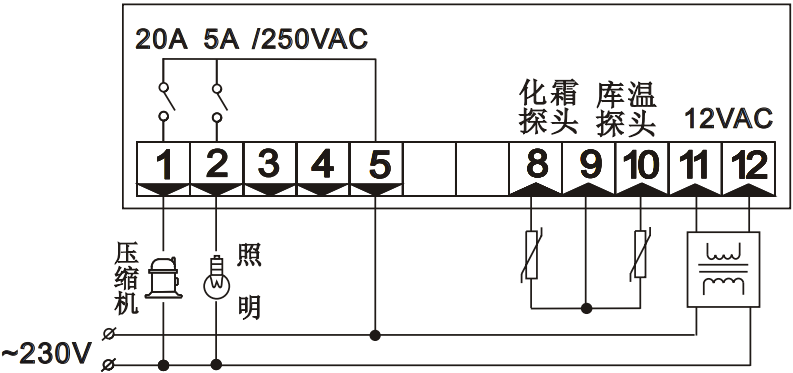

5、接線圖：
五、安裝使用注意事項
1、為防止高頻干擾，探頭線不可與電源線或控制線捆扎并行，要分開布線，12V低壓線不能與電源高壓線并行布線。
2、探頭安裝時應頭朝上、線朝下；化霜探頭應置于蒸發器金屬片中結冰最厚的地方。
3、如安裝需要，可延長探頭線最長至100米，不須重檢。
4、溫控器不能裝在有滴水的地方。
六、溫控器配套附件
1、外置變壓器1只
2、感溫探頭2條
3、安裝支架1件
4、擋板1件
