精創溫控器EK-3030使用說明書，EK-3030顯示故障代碼表
發布時間：2024-11-25
作者:精創
文章來源:精創
點擊次數：
【我們是深圳制冷設備的專業維修商，服務電話：0755-28188520，深圳各區各街道均可提供上門檢修服務。我們致力于全深圳市各品牌各種類型的家用冰箱、商用冰箱冰柜、冷庫等制冷設備的維修保養，真誠服務于每一位有意向的客戶！】
本控制器適用于中、低溫冷庫溫度的控制。具有溫度測量、顯示、控制；溫度校正；強制化霜；溫度超溫及 傳感器故障報警；出廠設定值一鍵還原；可預設一組參數并可一鍵還原：采用觸摸按鍵并具有按鍵鎖功能。
兩路傳感器輸入：庫溫探頭傳感器和化霜探頭傳感器。三路控制輸出：制冷、化霜和風機。
本控制器特色：
◆國內首款觸摸式溫度控制器，觸摸按鍵采用高精度數字電容測量技術，可避免水滴等各種干擾；與機械按 鍵相比，無機械動作，壽命長，性能穩定；
◆前面板超薄炫彩一體化全防水設計，正面防護等級達IP65, 安裝效果更加出眾；
◆全新的簡易無菜單操作方式，用戶單鍵即可完成常用操作和設置，不再需要菜單；
◆具有化霜周期斷電記憶功能，即使設備意外斷電時，仍可及時啟動化霜，保證機組正常工作和制冷效率；
技術參數：
—測溫范圍：-40℃～99℃
一控溫范圍：-40℃～85℃
一示值誤差(測量精度):-30℃～50℃時±1℃±0.5字，其余±2℃±0.5
一分辨率：0.1℃
一安裝尺寸：71mm*29mm
—1路蜂鳴器報警輸出
一繼電器觸點輸出容量：壓縮機10A/220VAC(或16A/220VAC可直接驅動單相1HP壓機)、化霜10A/220VAC、 風機10A/220VAC
一工作電壓：220VAC±10%,50/60Hz
一整機功耗：≤5W
一工作環境溫度： -5℃～60℃:工作相對濕度：10%～90%不可結露；
一存儲溫度：-25℃～75℃；
一 傳感器NTC(10KΩ/25℃，B值3435K)
一兩路輸出傳感器線長：2米
操作及顯示面板
1、面板顯示操作
顯示板可以顯示三個數字，兩個狀態指示符(按鍵鎖、風機), 四個參數描述字(開機溫度、停機溫度、化霜時間、化霜周期)。
正常運行狀態下，所有的參數描述字都不亮；當進入菜單設置狀態時，對應的參數描述字點亮。正常運行狀 態下，若有制冷“輸出”時，“開機”字符亮；若有化霜進行時，“化霜”字符亮。
2、工作指示符狀態說明
3、按鍵說明
控制器上共有六個按鍵：
精創EK-3030溫控器說明書
概述：本控制器適用于中、低溫冷庫溫度的控制。具有溫度測量、顯示、控制；溫度校正；強制化霜；溫度超溫及 傳感器故障報警；出廠設定值一鍵還原；可預設一組參數并可一鍵還原：采用觸摸按鍵并具有按鍵鎖功能。
兩路傳感器輸入：庫溫探頭傳感器和化霜探頭傳感器。三路控制輸出：制冷、化霜和風機。
本控制器特色：
◆國內首款觸摸式溫度控制器，觸摸按鍵采用高精度數字電容測量技術，可避免水滴等各種干擾；與機械按 鍵相比，無機械動作，壽命長，性能穩定；
◆前面板超薄炫彩一體化全防水設計，正面防護等級達IP65, 安裝效果更加出眾；
◆全新的簡易無菜單操作方式，用戶單鍵即可完成常用操作和設置，不再需要菜單；
◆具有化霜周期斷電記憶功能，即使設備意外斷電時，仍可及時啟動化霜，保證機組正常工作和制冷效率；
技術參數：
—測溫范圍：-40℃～99℃
一控溫范圍：-40℃～85℃
一示值誤差(測量精度):-30℃～50℃時±1℃±0.5字，其余±2℃±0.5
一分辨率：0.1℃
一安裝尺寸：71mm*29mm
—1路蜂鳴器報警輸出
一繼電器觸點輸出容量：壓縮機10A/220VAC(或16A/220VAC可直接驅動單相1HP壓機)、化霜10A/220VAC、 風機10A/220VAC
一工作電壓：220VAC±10%,50/60Hz
一整機功耗：≤5W
一工作環境溫度： -5℃～60℃:工作相對濕度：10%～90%不可結露；
一存儲溫度：-25℃～75℃；
一 傳感器NTC(10KΩ/25℃，B值3435K)
一兩路輸出傳感器線長：2米

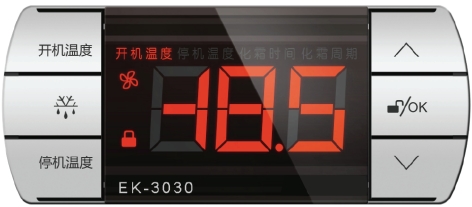

操作及顯示面板
1、面板顯示操作
顯示板可以顯示三個數字，兩個狀態指示符(按鍵鎖、風機), 四個參數描述字(開機溫度、停機溫度、化霜時間、化霜周期)。
正常運行狀態下，所有的參數描述字都不亮；當進入菜單設置狀態時，對應的參數描述字點亮。正常運行狀 態下，若有制冷“輸出”時，“開機”字符亮；若有化霜進行時，“化霜”字符亮。
2、工作指示符狀態說明
| 名稱 | 符號 | 狀態 | 表示意義 |
| 鎖符號 |
 |
滅 | 非鎖定狀態 |
| 亮 | 鎖定狀態 | ||
| 輸出符號 | 開機 | 滅 | 輸出停止 |
| 閃爍 | 輸出延時 | ||
| 亮 | 輸出工作 | ||
|
化霜符號 |
化霜 |
滅 | 化霜停止 |
| 閃爍(慢閃) | 化霜延時 | ||
| 閃爍(快閃) | 化霜滴水 | ||
| 亮 | 化霜工作 | ||
| 風機符號 |
 |
滅 | 風機停止 |
| 閃爍 | 風機延時 | ||
| 亮 | 風機工作 |
3、按鍵說明
控制器上共有六個按鍵：
 ：強制化霜鍵； |
“開機溫度”鍵； | “停機溫度”鍵； |
| ∧：上調鍵； | ∨：下調鍵 |
 ：解鎖鍵/0K; |
操作說明：
1、控制器解鎖、鎖定
控制器在鎖定狀態下，按住“解鎖鍵/0K”1秒鐘后，可以將鎖定的控制器解鎖，同時蜂鳴器鳴叫約0.5秒；控制 器在無任何按鍵動作30秒后自行鎖定。
2、用戶菜單設置
在正常運行狀態下，按下“開機溫度”鍵(或“停機溫度”鍵),相應的參數描述字點亮，顯示窗口顯示“ 開機溫度”(或“停機溫度”)值，則表明進入設置“開機溫度”(或“停機溫度”)菜單�？梢酝ㄟ^“∧鍵” 或“∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整。在設置狀態下，按下并松開“解鎖鍵/0K”或30秒內無按鍵動作則退出設置狀態，并保存參數。
3、系統菜單設量
在正常運行狀態下，按“解鎖鍵/0K”5 秒以上至溫度顯示窗顯示參數代碼“F1”, 則表明進入系統設置菜 單。按“∧鍵”或“∨鍵”可轉換參數代碼項；按下并立即松開“解鎖鍵/0K”顯示相應的參數值，按“∧鍵”或“ ∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整；按下并立即松開 “解鎖鍵/0K”暫時存儲所修改的參數數值，返回顯示參數代碼。
在系統菜單設置狀態下，按住“解鎖鍵/0K”5秒或30秒內無按鍵動作，則保存所修改的參數值，退出系統菜 單設置狀態。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”,5 秒后返回正常顯示狀態。
4、手動化霜
1、控制器解鎖、鎖定
控制器在鎖定狀態下，按住“解鎖鍵/0K”1秒鐘后，可以將鎖定的控制器解鎖，同時蜂鳴器鳴叫約0.5秒；控制 器在無任何按鍵動作30秒后自行鎖定。
2、用戶菜單設置
在正常運行狀態下，按下“開機溫度”鍵(或“停機溫度”鍵),相應的參數描述字點亮，顯示窗口顯示“ 開機溫度”(或“停機溫度”)值，則表明進入設置“開機溫度”(或“停機溫度”)菜單�？梢酝ㄟ^“∧鍵” 或“∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整。在設置狀態下，按下并松開“解鎖鍵/0K”或30秒內無按鍵動作則退出設置狀態，并保存參數。
| 參數描述字 | 描述 | 設定范圍 | 出廠設定 | 工作模式 | 注釋 |
|
開機溫度 描述字亮 |
開機溫度 | 停機溫度～+85.0℃ | 10.0℃ | 制冷 | 庫溫高于設定值時輸出開啟 |
|
停機溫度 描述字亮 |
停機溫度 | -40.0℃～開機溫度 | -10.0℃ | 制冷 | 庫溫低于設定值時輸出關閉 |
3、系統菜單設量
在正常運行狀態下，按“解鎖鍵/0K”5 秒以上至溫度顯示窗顯示參數代碼“F1”, 則表明進入系統設置菜 單。按“∧鍵”或“∨鍵”可轉換參數代碼項；按下并立即松開“解鎖鍵/0K”顯示相應的參數值，按“∧鍵”或“ ∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整；按下并立即松開 “解鎖鍵/0K”暫時存儲所修改的參數數值，返回顯示參數代碼。
在系統菜單設置狀態下，按住“解鎖鍵/0K”5秒或30秒內無按鍵動作，則保存所修改的參數值，退出系統菜 單設置狀態。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”,5 秒后返回正常顯示狀態。
| 參數 | 描述 | 設定范圍 |
出廠設 定值 |
注釋 |
| F1 |
化霜時間 (化霜時間描述字亮) |
1~120分鐘 | 30分鐘 | 化霜時的持續時間 |
| F2 |
化霜周期 (化霜周期描述字亮) |
0～120小時 | 6小時 | 兩次化霜之間的時間間隔 (每隔1H,自動記錄一次) |
| F3 | 化霜周期計時方式 | 0:通電后控制器累積工作時間 1:通電后壓縮機累積工作時間 | 1 | |
| F4 | 化霜后滴水時間 | 0～120分鐘 | 3分鐘 | 每次化霜結束后的延時時間 |
|
F5 |
化霜類型 |
0:電熱化霜 1:熱氣化霜 2:風除霜 |
0 |
采用熱氣化霜前，壓機先停機3分 鐘，再啟動化霜，保證機組系統的 穩定性。熱氣除霜后，壓機延時2分 鐘才可以在滿足條件的情況下啟動。 |
| F6 | 化霜停止溫度 | -40.0℃～+50.0℃ | 10℃ | 化霜傳感器溫度高于此設定值時， 停止化霜，不允許化霜 |
|
F7 |
風機工作模式 |
-180～-1:風機提前壓機180～1秒啟動 0:風機與壓機同啟 c:風機持續運轉(滴水后無延時啟動) d:風機持續運轉，化霜和滴水時停止 1～300:風機滯后壓機1～300秒啟動 |
0 |
|
| F8 | 化霜滴水后首次風機 開啟延時時間 | 0～300秒 | 30秒 | 除霜滴水后首次風機啟動延時時間 |
| F9 | 壓縮機啟動延時 | 0～10分鐘 | 0 | 壓機關閉后再次開啟的最小時間間 隔(包括首次上電時啟動延時) |
| F10 | 儀表通電超溫報警延時 | 0～24.0小時 | 2.0小時 | 通電后，在此設定時間內不發生溫 度超溫報警信號 |
| F11 | 超溫報警值 |
0～50.0℃ |
5.0℃ |
制冷模式： 庫溫大于“開機溫度值+超溫報警 值”或庫溫小于“停機溫度值-超 溫報警值”時報警 |
| F12 | 超溫報警延時 | 0～120分鐘 | 10分鐘 | 溫度超溫持續時間持續大于本參 數設定的時間才會產生報警 |
| F13 | 庫溫傳感器溫度校正 | -10.0℃～+10.0℃ | 0.0℃ | 當測量的庫溫溫度有誤差時，可 通過此參數作為溫度校正 |
4、手動化霜
在非化霜、非化霜滴水、非參數設置狀態下，化霜周期設置不為0且化霜傳感器溫度小于所設定的化霜停 止溫度(F6) 時，按住公鍵持續3秒以上則進入手動化霜狀態，“化霜”工作指示符亮，化霜開始。
在化霜、非參數設置狀態下，按住必鍵持續3秒以上則退出化霜狀態，“化霜”工作指示符閃爍�；� 止，化霜滴水開始。
5、化霜探頭溫度查看
在正常運行或鎖定狀態下，按下∨鍵，溫度顯示窗顯示化霜探頭溫度值，松開按鍵，則返回正常顯示狀態。
6、蜂鳴器報警消音
按下任意鍵，可消除本次蜂鳴器報警聲響，但報警指信息不會消失直到報警解除后。
7、出廠參數一鍵還原
在鎖定狀態下，按住“∧”鍵持續10秒以上，這時顯示“rES”3秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵， 可以對溫控器參數進行出廠默認值的恢復，并顯示“YES” 。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”，3秒后進入正常顯示狀態。建議此時溫控器重新通電。
8、預置參數及一鍵還原
在鎖定狀態下，按住“開機溫度”鍵持續10秒以上，這時顯示 “COP”3 秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵，可以將當前的參數設置作為廠家預置的數據備份起來，并顯示“YES”, 以便終端用戶在緊急情況下將控制 器恢復為合適的設置；
在鎖定狀態下，按住“停機溫度”鍵持續10秒以上，這時顯示“DON”3秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵，可以恢復為廠家預置的參數設置，并顯示“YES”。
注意1:在恢復廠家預置的參數設置前，請確保事先已進行參數備份。否則，恢復為出廠默認參數。
控制輸出功能
1)制冷控制
在正常測控狀態下，如果庫溫高于等于“開機溫度”值則開啟輸出；庫溫低于等于“停機溫度”值則停止輸出。壓縮機啟動條件(同時滿足下述條件):
一壓縮機停機時間超過設定的壓機延時時間；
—風機提前壓機啟動時間滿足設定時間(風機提前壓機啟動時間設置為負時); 一非化霜、非化霜滴水狀態下庫溫≥設定的“開機溫度”時或熱氣化霜時；
壓縮機關閉條件(滿足下述任一條件):
一庫溫≤設定的“停機溫度”時；
—電熱化霜開始時；
—熱氣化霜結束時；
2)化霜控制
化霜啟動條件(同時滿足以下條件)：
一化霜周期不為0時；
一化霜傳感器溫度小于所設定的化霜停止溫度；
一“化霜周期”設定的時間到，或強制化霜開始時。在化霜、非參數設置狀態下，按住必鍵持續3秒以上則退出化霜狀態，“化霜”工作指示符閃爍�；� 止，化霜滴水開始。
5、化霜探頭溫度查看
在正常運行或鎖定狀態下，按下∨鍵，溫度顯示窗顯示化霜探頭溫度值，松開按鍵，則返回正常顯示狀態。
6、蜂鳴器報警消音
按下任意鍵，可消除本次蜂鳴器報警聲響，但報警指信息不會消失直到報警解除后。
7、出廠參數一鍵還原
在鎖定狀態下，按住“∧”鍵持續10秒以上，這時顯示“rES”3秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵， 可以對溫控器參數進行出廠默認值的恢復，并顯示“YES” 。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”，3秒后進入正常顯示狀態。建議此時溫控器重新通電。
8、預置參數及一鍵還原
在鎖定狀態下，按住“開機溫度”鍵持續10秒以上，這時顯示 “COP”3 秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵，可以將當前的參數設置作為廠家預置的數據備份起來，并顯示“YES”, 以便終端用戶在緊急情況下將控制 器恢復為合適的設置；
在鎖定狀態下，按住“停機溫度”鍵持續10秒以上，這時顯示“DON”3秒鐘，在這3秒鐘內按“解鎖鍵/0K” 鍵，可以恢復為廠家預置的參數設置，并顯示“YES”。
注意1:在恢復廠家預置的參數設置前，請確保事先已進行參數備份。否則，恢復為出廠默認參數。
控制輸出功能
1)制冷控制
在正常測控狀態下，如果庫溫高于等于“開機溫度”值則開啟輸出；庫溫低于等于“停機溫度”值則停止輸出。壓縮機啟動條件(同時滿足下述條件):
一壓縮機停機時間超過設定的壓機延時時間；
—風機提前壓機啟動時間滿足設定時間(風機提前壓機啟動時間設置為負時); 一非化霜、非化霜滴水狀態下庫溫≥設定的“開機溫度”時或熱氣化霜時；
壓縮機關閉條件(滿足下述任一條件):
一庫溫≤設定的“停機溫度”時；
—電熱化霜開始時；
—熱氣化霜結束時；
2)化霜控制
化霜啟動條件(同時滿足以下條件)：
一化霜周期不為0時；
一化霜傳感器溫度小于所設定的化霜停止溫度；
化霜結束條件：溫度和時間雙重控制�；獑�(dòng)后，如果化霜探頭溫度達到“化霜停止溫度”,則認為化 霜完畢，結束化霜。如果化霜時間過長，超過了“化霜時間”,控制器也將結束化霜。溫度和時間任何一設定 值均未達到時，通過手動操作“強制化霜”按鍵也可退出化霜狀態；
化霜滴水時間：化霜滴水的目的是排出化霜期間在蒸發器產生的積水，如果不能及時排出則制冷時這些積 水將再次結冰。因此，要設定一個化霜滴水時間來保證能及時排出化霜期間在蒸發器上產生的積水，在這期間， 壓縮機不會啟動，這時“化霜”工作狀態指示符閃爍。
3)風機控制
風機受壓縮機時間控制
-180～-1：風機提前壓機180～1秒啟動
0：風機與壓機同啟同停
c： 風機持續運轉
d：風機持續運轉，化霜和化霜滴水時停止
1～300：風機滯后壓機1～300秒啟動
4)報警輸出
控制器有一路蜂鳴器警音輸出。在運行狀態下，當發生下列情況時，蜂鳴器響。
一庫溫探頭故障時，溫度顯示窗顯示故障代碼E1; 控制器以固定的模式來控制壓縮機停止30分鐘，運行15分 鐘。庫溫探頭故障消除后進入溫控模式，退出固定的開停機模式
一化霜探頭故障時，溫度顯示窗交替顯示故障代碼E2和當前庫溫；控制器按設定的化霜周期和化霜時間進行 控制。當化霜探頭故障消除后，進入時間和溫度雙重控制。
一庫溫探頭和化霜探頭同時發生故障，溫度顯示窗交替顯示故障代碼E1和E2;
一當滿足庫溫≥“開機溫度值”+“超溫報警值”且持續時間≥“溫度報警延時”及“儀表通電超溫報警延時” 時，產生超高溫報警，顯示窗口交替顯示庫溫和代碼“HA”; 當庫溫＞“開機溫度值”+“超溫報警值”時，則取消超高溫報警。
當滿足庫溫≤“停機溫度值”-“超溫報警值”且持續時間≥“溫度報警延時”及“儀表通電超溫報警延時” 時，產生超低溫報警，顯示窗口交替顯示庫溫和代碼“LA”; 當庫溫＞“停機溫度值”一“超限報警值”時，則取消超低溫報警。

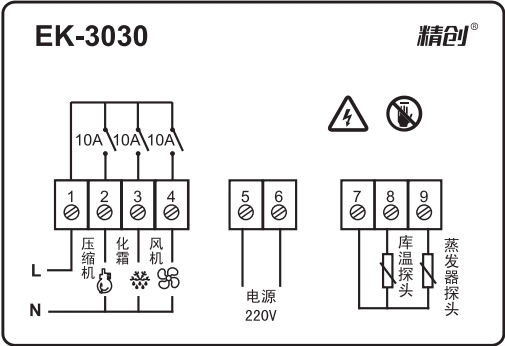

接線圖說明
安全規則
★注意：
1、嚴格區分電源、繼電器輸出、傳感器的接線，繼電器不可過荷；
2、所有接線的更改都必須在斷開電源的情況下進行。
3、本控制器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用。
4、確保供電電壓與控制器上標注的電壓一致，并保證供電電壓的穩定性；
